Установка бортовых камней (или бордюров) является важным этапом в работах по устройству мощения. Поговорим о том, почему это важно, какие существуют правила установки бордюров, а также какой ассортимент бордюров предлагает современный производитель.

Так как мощение воспринимает внешнюю эксплуатационную нагрузку за счет заклинки элементов, то край тротуарного покрытия (будь-то городской тротуар или садовая дорожка) должен быть надежно зафиксирован бетонным бордюром или другими способами - гранитным бордюром, металлическими полосами, мелкоштучными элементами мощения.

Бордюр позволяет предотвратить постепенное вымывание или вынос материала из подстилающего слоя и последующее разрушение мощения (т.н. расползание тротуарной плитки). Также бордюр выполняет функцию разделения границ - например, между мощением и газоном, или между мощением и дорожным полотном.

Бордюр устанавливается на жесткий бетон или гарцовку и закрепляется раствором по торцам.

Технология установки бортового камня

Технология установки бордюра подразумевает устройство бетонного основания по песчаной или щебеночной подушке.

B ходе работ выполняются следующие технологические операции*:

• отрывка траншеи под установку бортовых камней и уплотнение в нем грунта основания;
• устройство выравнивающего слоя из песка или фракционного щебня;
• устройство основания из мелкозернистого бетона (класс В15, М200)
• установка бортовых камней нa бетонное основание;
• дополнительная укладка бетонной смеси с боковой нижней части борта;
• осаждение бортового камня до проектной отметки;
• заливка швов между бортовыми камнями цементным раствором с расшивкой;
• устройство мощения или отсыпка грунта газона с обратной стороны бордюра.

* Полная информация по установке бортовых камней (нормативы, схемы) содержится в документе: “Технологический регламент на установку бетонных бортовых камней. ТР 1.1-2017. СПбГКУ «Дирекция транспортного строительства». CПбГКУ «Центр комплексного благоустройства», Cанкт-Петербург, 2017 г.

Устройство подстилающего слоя и бетонного основания

Для обозначения продольной линии установки бордюра натягивают шнур. Вдоль этого шнура отрывают траншею прямоугольного сечения с шириной по дну 0,4-0,5 м. Глубина траншеи зависит от проектного положения верха бортового камня (в один уровень с мощением или выше), но должна быть не менее 0,3м.

По дну траншеи устраивают выравнивающий слой из фракционного щебня или песка, который разравнивают и уплотняют.

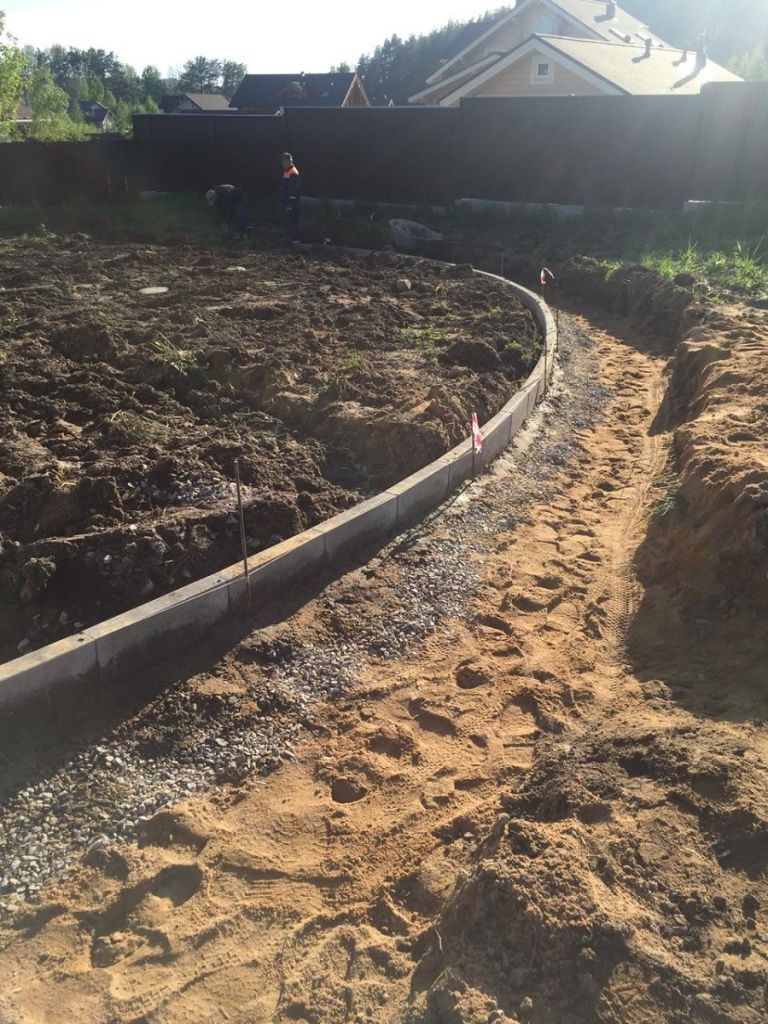

Фото: Подготовка траншеи

На песчаное основание устанавливаются «легкие» - тротуарные или садовые - бордюры (марка БР.100.20.8, БР.50.20.8), когда они должны быть в один уровень с тротуарным покрытием. Во всех остальных случаях бортовые камни (дорожные, магистральные) должны устанавливаться на щебеночное основание.

Для устройства подстилающего слоя применяются:

• пески средние и мелкие II класса (по ГОСТ 8736)
• пески из отсевов дробления I-го класса по ГОСТ 31324
• щебень фракции от 20 мм до 40 мм, марки по дробимости не ниже M600, толщиной h=0,10м

Для устройства подстилающего слоя не рекомендуется использовать сухую песчано-цементную смесь. Так как подстилающий слой не является несущим, то применение вяжущего (цемента) при его устройстве не дает никаких преимуществ. Кроме этого, использование цемента может являться дополнительным источником высолообразования - появления белых пятен - на поверхности тротуарной плитки.

Материал подстилающего слоя распределяется по поверхности основания вручную или механизированным способом. При отсыпке подстилающего слоя следует иметь запас по толщине на вибропосадку камней. Величина этого запаса зависит от формы и размера камней и материала подстилающего слоя. Она устанавливается по месту. Для песчаного основания запас составляет ≈ 1,0-1,5 см.

Рис: Мощение должно быть выше уровня бортовых камней на 3-10 мм:

На подготовленном подстилающем слое устанавливают бетонное основание (при заливке монолитного бетона используют сборно-разборную опалубку из досок) .

Устройство бетонного основания осуществляется вручную, путем укладки и разравнивания мелкозернистого или тяжелого бетона класса B15 (M200) до отметки низа бортового камня.

Схема установки бортового камня

На свежеуложенное бетонное основание устанавливают бортовые камни. Перед установкой торцы бордюров должны быть очищены от грязи.

По вынесенным отметкам или с помощью нивелира / тахеометра выставляют маячные бортовые камни. Затем по маячному шнуру, натянутому между забитыми у маячных бортовых камней металлическими штырями нa высоте, соответствующей отметке верхней кромки камней, выставляют остальные бордюры.

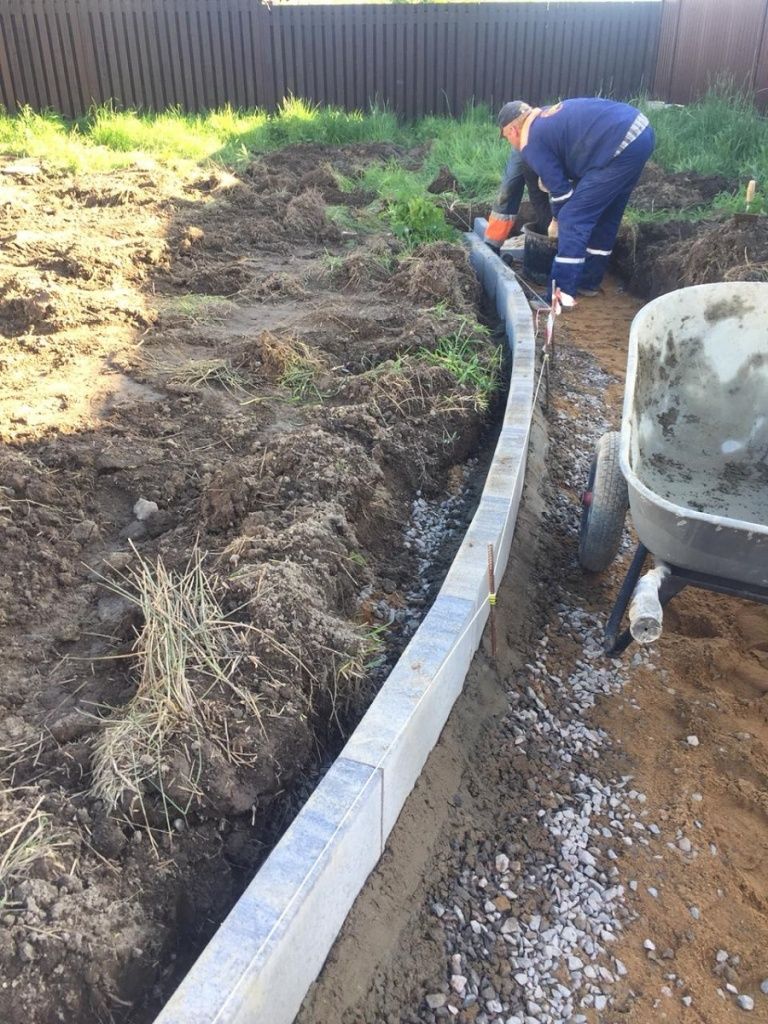

Фото: Установка садового бордюра


Бордюры устанавливают лицевой стороной вплотную вдоль натянутого шнура. Каждый камень плотно укладывают в бетонную смесь, обращая внимание нa плотность прилегания камней и нa ровность внешней и верхней стороны линии борта. При необходимости бортовые камни осаживают ударами ручной трамбовки по доске, уложенной по верху камня. В случае, когда бортовой камень по верху не выровнять, выбирают бетон из-под основания камня. Последующие бортовые камни укладывают по первоначальному камню.

Рис: Схема установки бортового камня:

Проверяют горизонтальность верха установленного бортового камня по нивелиру‚ прямолинейность боковой плоскости по визиркам. Ширина швов между бортовыми камнями не должна превышать 5мм. По окончанию проверки, расшиваются швы между бортовыми камнями.

Расшиваются швы в два этапа: cначала обмазываются со всех сторон цементным раствором сметанообразной консистенции (раствор 1:2) с отверстием сверху, которое затем заполняется более жидким цементным раствором (раствор 1:4).

Ha закругленнных участках бордюры устанавливают так же, как и нa прямых, предварительно произведя разбивку очертания кривой по шаблону, изготовленному из тонкой доски или по шнуру. На закруглениях применяют специальный лекальный (изогнутый) бортовой камень или укороченный бордюр БР 50.20.8 (только для тротуаров и садовых дорожек).

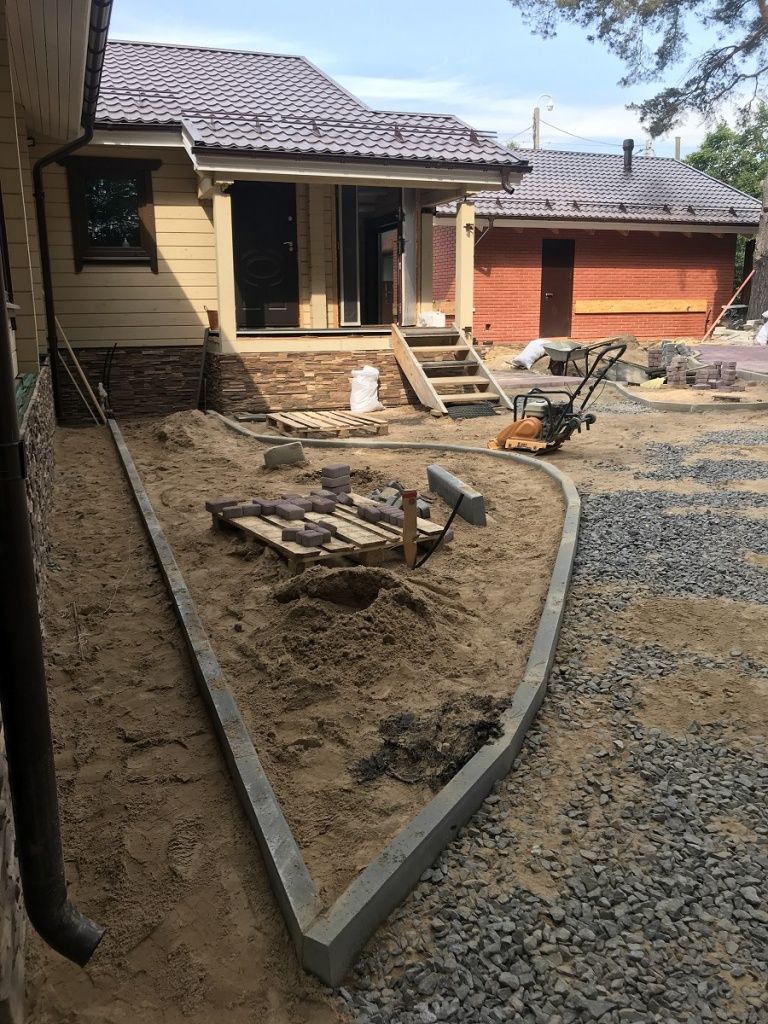

Фото: Использование бордюра БР 50.20.8 для создания радиусной дорожки:

Правильность установки бортовых камней проверяется с помощью рейки и шнура. Бортовые камни должны устойчиво лежать нa бетонном основании, линия установленных камней должна быть прямой на прямых участках и иметь плавное очертание на участках закругления.

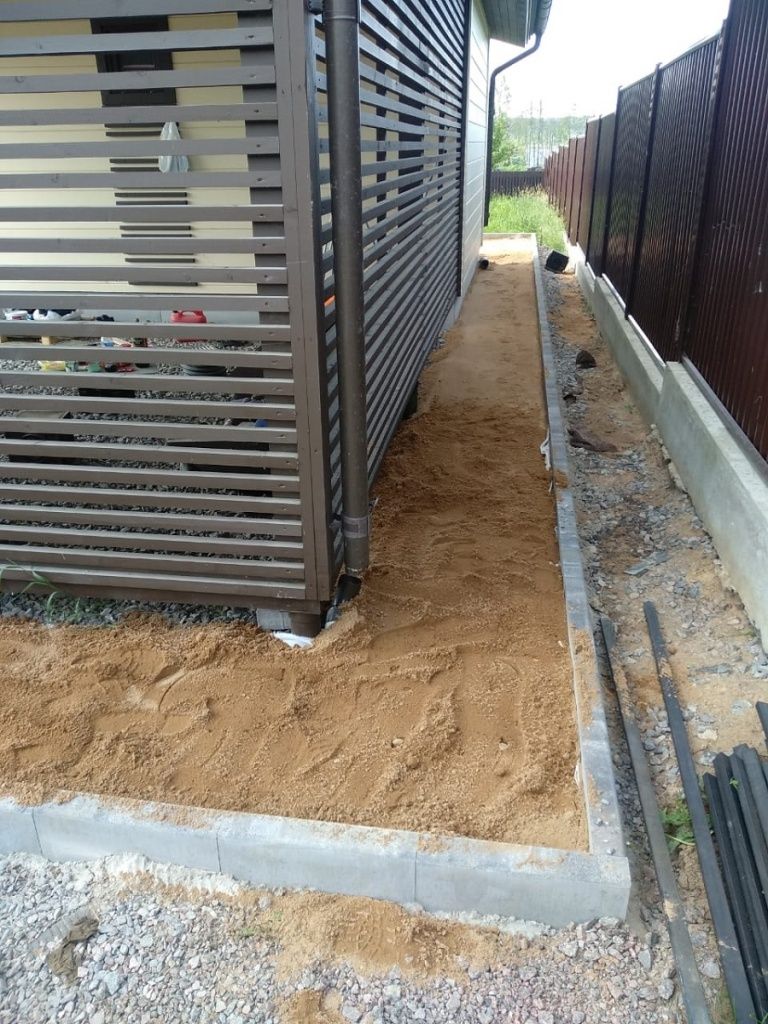

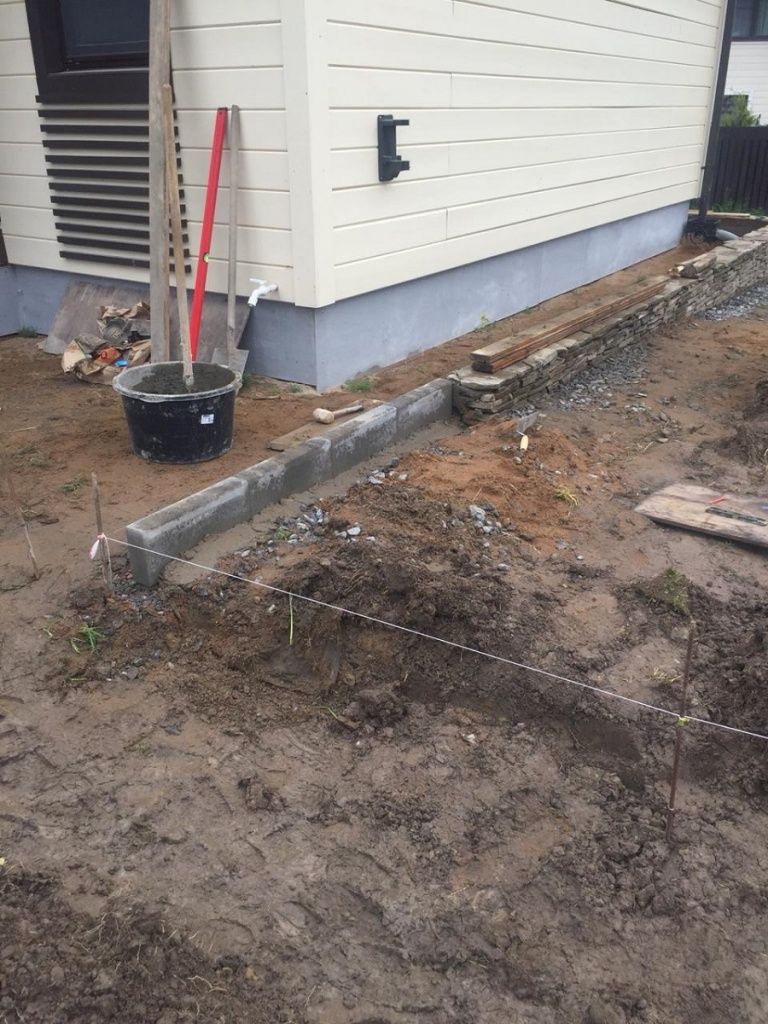

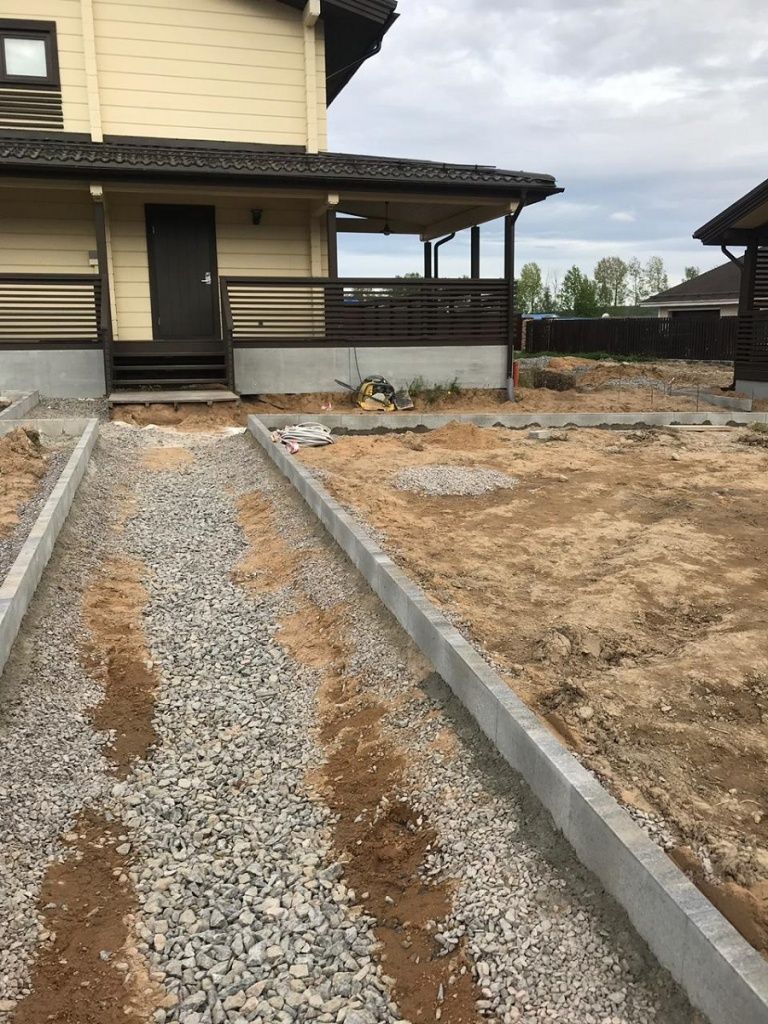

Фото: Работы по установке бордюра для садовой дорожки:


Ассортимент и декоративные функции бордюров, садовые бордюры

Завод “Цемсис” производит широкий ассортимент бетонного бортового камня по современной технологии двухслойного вибропрессования в соответствии с ТУ 23.61.11-001-09644561-2019 и ГОСТ 6665-91 «Камни бетонные и железобетонные бортовые. ТУ».

В соответствии с назначением, существует несколько категорий бортового камня:

• Дорожные бордюры БР 100.30.15 и БР 100.30.18 предназначены для разделения автомобильных дорог от пешеходных зон.
• Тротуарный бордюр БР 100.20.8 применяется повсеместно при благоустройстве городских объектов - парков, скверов, дворов, пешеходных дорожек, а также при обустройстве территории частных придомовых участков.
• Садовые бордюры БР 50.20.8 предназначены для благоустройства частных объектов - садовых дорожек, террас, отмостки вокруг дома.

Садовые бордюры БР 50.20.8 обладает теми же прочностными характеристиками, что и обычный тротуарный бордюр БР 100.20.8, но при этом отличаются следующими преимуществами:

• Укороченная форма создает удобство при создании радиусных дорожек
• Широкая цветовая гамма позволяет заказать бордюр в тон выбранной тротуарной плитки
• Легкость монтажа благодаря небольшому весу изделий

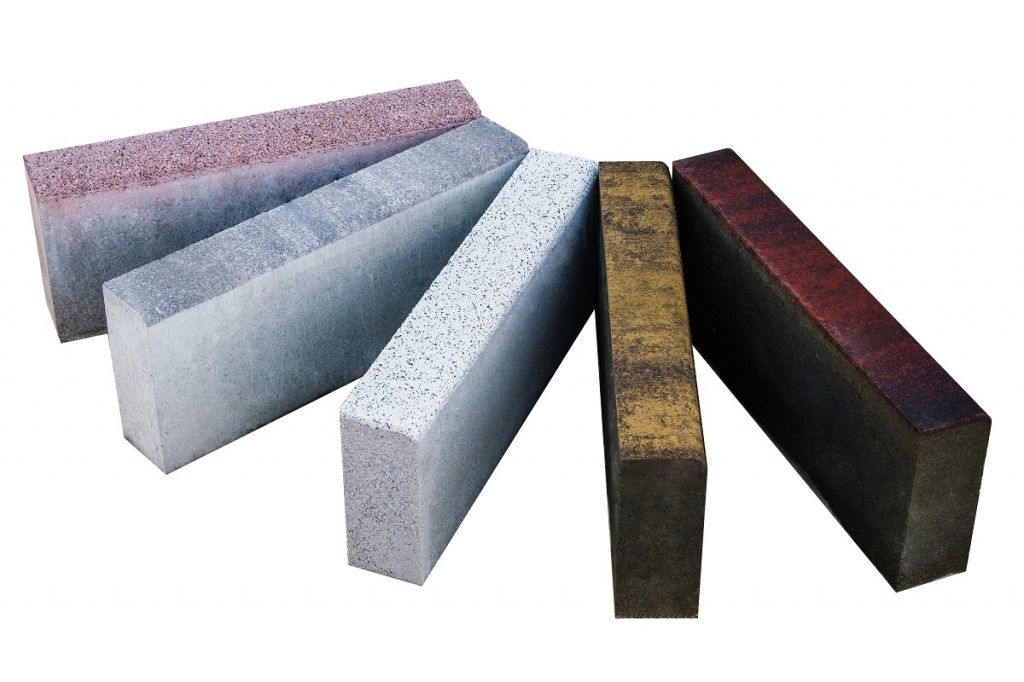

Фото: Разные фактуры позволяют подобрать бордюр в тон тротуарной плитке:

Бордюры позволяют увеличить срок службы садовой дорожки или террасы, т.к. минимизируют степень их деформации, предохраняют почву на огороженных газонах от вымывания и выветривания. Кроме этого, бордюры выполняют и важную эстетическую функцию, разделяя Ваш участок на функциональные зоны, помогая формировать различные декоративные композиции.

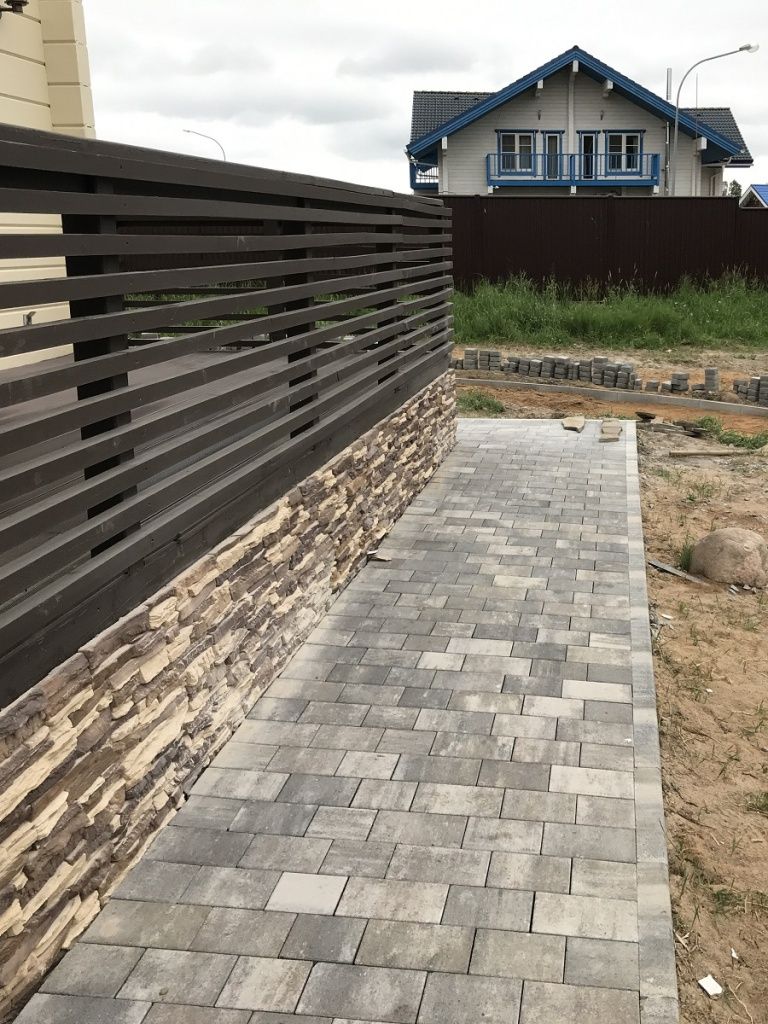

Фото: Использование фактурного бордюра БР 50.20.8 для выполнения отмостки вокруг дома:


Любой участок, оформленный при помощи внешне привлекательного садового бордюра, принимает органичный и законченный облик.
